EUROSAM Aster 15/30 SAM

  Aster 15 Aster 30
Længde 4,2 m 4,8 m
Vægt 300 kg 445 kg
Diameter (booster) 36 cm 36 cm
Fart Mach 2,9 Mach 4,1
Rækkevidde 1,7-30 km 3-100 km
Tophøjde 10 km 20 km
Manøvreevne 62 g 62 g
Sprænghoved 10-15 kg HE 10-15 kg HE

Frankrig

Italien

NF 6/02: Horizon-klassen får Principle Anti-Air Missile System (PAAMS). består af multi-funktion radar MM/SPY-790 EMPAR, 1 S1850M 3D langtrækkende søgeradar, ASTER 15 punktforsvar og Aster 30 lokalområdeforsvar luftværnsmissilsystemer. Affyres af 48-celle SYLVER VLS-system

Storbritannien





PRINCIPLE ANTI-AIR MISSILE SYSTEM (PAAMS)

De tre lande er blevet enige om at fortsætte med udviklingen af Principal Anti-Air Missile System (PAAMS), som vil blive udviklet på baggrund af det fælles fransk-italienske missilforskning, som har været undervejs siden 80'erne. Hovedkontraktør vil være EUROPAAMS, danet i samarbejde af EUROSAM (et firma dannet af Thomson-CSF, Aerospatiale Matra og Alenia Marcini Systems) og UKAMS (et datterselskabg af Matra BAe Dynamisc, UK). PAAMS-pojektet placeres i Paris.

PAAMS består af 16 Aster 15 (rækkevidde 30 km) og 32 Aster 30 (rækkevidde 100 km) overflade-til-luft missiler, 48-celle SYLVER vertikalt affyringssystem (VLS), kommando- og kontrolsystem og tilknytted radarer. Aérospatiale Matra er ansvarlig for Aster missiler og Alenia Marconi Systems for Sylver-launcheren, bygget af DCN. Kommando- og kontrolsystemet vil blive leverte af Thomson-CSF for de fransk/italienske fartøjer og Matra BAe Dynamics for den britiske version.



The three nations have agreed to proceed with the development of the Principal Anti-Air Missile System (PAAMS), which will be developed on the basis of joint French-Italian missile research that has been in progress since the eighties. Prime contractor will be EUROPAAMS, jointly established by EUROSAM (a joint venture company formed by Thomson-CSF, Aerospatiale Matra and Alenia Marconi Systems) and UKAMS (a subsidiary of Matra BAe Dynamics, UK). The PAAMS project will be based in Paris.

PAAMS consists of sixteen Aster 15 (range 30 km) and thirty two Aster 30 (range 100 km) surface-to-air missiles, 48-cell SYLVER vertical launch system (VLS), command and control system and associated radars. Aerospatiale Matra is responsible for the Aster missiles and Alenia Marconi Systems for the Sylver launcher, built by DCN. The command and control system will be provided by Thomson-CSF for the French/Italian vessels and Matra BAe Dynamics for the UK version.

Air/surface search radar for PAAMS will be the BAE Systems Sampson E/F band radar for the British vessels and the Alenia Marconi Systems EMPAR (European Multifunction Phased Array Radar) G-band radar for the French and Italian vessels.

Sampson is a multi-function radar based on active array gallium arsenide technology. Functions include long and medium range search, surface search and high speed horizon search. It can handle multiple threats simultaneously and perform tasks including multiple target tracking, classification and kill assessment, and mid-course guidance for the Aster missile.

The Alenia Marconi Systems S1850M D-band long range radar will provide volume search. The S1850M is a development of Signaal's SMART-L radar and provides multibeam scanning to 70 degree elevation.

JDW 12/01: SAAM/IT (Sol-Air Anti-Missile/Italy) punktforsvar missilsystemet og den fransk-italienske variant af Principal Anti-Air Missile System (PAAMS) til den nye Horizon-klassen luftforsvarsfregatter, skal testes på den ombyggede italienske fregat Carabiniere. Har modtaget et 8-celle SYLVER A43 VLS affyringssystem. Det franske testskib Ile d'Oleron vil afslutte testen af SAAM/F (France) punktforsvar missilsystem i slutningen af 2001. Både SAAM/F og SAAM/IT benytter Aster 14´5 missiler og er det af det fransk-italienske Future Surface-to-Air missile Family (FSAF) program. Vil første bevæbnet det nye franske atomdrevne hangarskib Charles de Gaulle. Fungerer i samarbejde med EMPAR multifunktion radar, valgt som overvågnings-, målfindings- og missilstyringsradar.

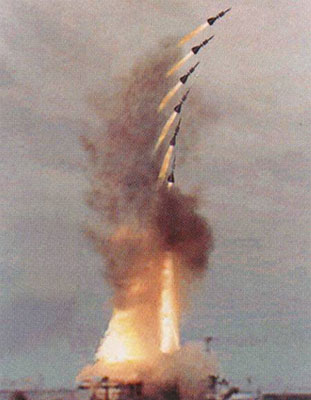

JDW 29/01: Et Aster 15 missil har med succes opfanget et lavtflyvende mål som del af kvalifikationstest. Blev affyret fra testskibet Ile d'Oleron.

JDW 49/01: Det fransk-italienske Eurosam GIE er et samarbejde mellem Aerospatiale Matra Missiles, Alenia Marconi Systems og Thales. Har fuldført kvalifikation af den franske flådes Sol-Air Anti-Missile (SAAM/FR) punktforsvarsmissilsystem. Et Aster 15 missil blev testaffyret ved Centre d'Essais de la Méditerranée (CEM) mod en C22 drone. Denne test den 30. oktober skulle afprøve hele SAAM/FR systemet mod et underlydsfly angribende i lav højde. Målet blev opfanget af Arabel ildkontrolradar og skudt ned af et Aster 15 missil fra SYLVER VLS-system. Målet blev opfanget på en afstand af 10 km i 100 m højde, 15 sekunder efter affyring. De første produktionsmissiler kan nu leveres til hangarskibet Charles de Gaulle, som allerede har Arabel radar og SYLVER VLS installeret.
    Nu skal den italienske flådes SAAM/IT variant kvalifikationstestes ombord på testskibet Carabinieri. SAAM/IT bruger også Aster 15 missiler og SYLVER VLS, men bruger et andet ildkontrolsystem baseret på EMPAR radar. Det første SSAM/IT system vil blive installeret på det nye hangarskib Andrea Doria, som kommer i tjeneste i 2007.
    Saudi-Arabien og Singapore har også bestilt selvforsvarssystemer med A1ster 15 missiler til deres F3000S og Project Delta fregatter. Aster 15 vil også blive brugt i kombination med Aster 30 missilet som del af Principal Anti-Air Missile System (PAAMS), som bliver erhvervet af Frankrig, Italien og Storbritannien. PAAMS til det fransk-italienske Horizon-klassen fregatprogram vil bruge EMPAR multifunktion radar, mens den britiske flådes Type 45-destroyere får Sampson multifunktionradar.

NF 6/01: Omkring 200 Aster 15 NAVAL luftværnsmissiler er allerede blevet bestilt til 11 flådeforsvarssystemer:
    1 system til hangarskibet Charles de Gaulle
    3 systemer til F 1300S fregatter til Saudi-Arabien (Al Riyadh, Makkah og Al Dammal), som leveres 2002-04.
    1 et system til Italiens andets hangarskib Andrea Doria.
    6 systemer til fregatter til en udenlandsk flåde (Singapore)
Aster 15 indgår desuden sammen med Aster 30 i PAAMS (Principal Anti-Air Missile System) til Frankrig, Italien og Storbritannien.

JDW 15/02: Frankrig, Italien og Storbritannien underskrev 22/3/02 hensigtserklæring om produktion af 7 PAAMS-systemer til 2 Horizon-klassen og 5 Type 45 destroyere. Produceres af EUROPAAMS, som består af EUROSAM (MBDA/Frankrig, MBDA/Italien og Thales) og UKAMS (MBDA/UK). Systemet vil yde luftforsvar med Aster 15 og Aster 30 luftværnbsmissiler fra 48-celle Sylver VLS. En S1850M D-band langtrækkende radar (400 km) kan spore op til 1.000 mål samtidigt.

JDW 22/02: Den franske flådes projekterede Frigate Multi-Mission (FMM) vil få DCN SYLVER VLS missilaffyringssystem. SYLVER, som bygges ved Ruelle, blev oprindeligt konstrueret til at affyre Aster-familien af luftværnsmissiler: A43 variant til MBDA Aster 15 SAM, A50 variant til Principal Anti-Air Missile System (PAAMS). PAAMS skal installeres på de fransk-italienske Horizon-klassen fregatter (4 skibe med hver 48 celler til hvert land) og Storbritanniens Type 45 destroyere (op til 12 skibe). PAAMS skal leveres fra 2004.
    A43 moduler er blevet installeret på testskibene Ile d'Oleron og Carabinieri, samt det franske atomdrevne hangarskib Charles de Gaulle. I alt 21 affyringer af Aster 15 missiler har fundet sted hidtil. Andre skibe, som skal have monteret A43, omfatter det italienske hangarskib Andrea Doria, Singapores 6 Project Delta multirolle fregatter og Saudi-Arabiens F 3000S fregatter (2 moduler á 8 celler). A43 går gennem 2 dækniveauer, mens A50 når 3. A50 kan foruden Aster 15 også affyre Aster 30 missiler eller andre missiler op til 5 m lange. DCN arbejder desudn på at udvikle SYLVER A70 VLS til missiler som MBDA SCALP Naval landangreb-krydsermissiler.Aster Block3 mod ballistiske missiler, Raytheon Tactical Tomahawk eller antiubådsvåben. A70-modulet er 7,6m langt og kan affyre missiler med en længde af op til 6,6 m. Det første A70-modul skal leveres i 2007, med den første testaffyring af SCALP Naval et år senere. SYLVER kan affyre 6 missiler per sekund pr. modul. DCN forventer at sælge 250 8-celle moduler inden for Europa og 36 uden for. Omfatter eksisterende ordrer på 26 A43 (8 i Europa, 18 uden for) og 30 A50 (18 i Europa og 12 uden for). Efterfølgende salg kunne omfatte 224 moduler i Europa, især til Type 45 i England, FMM i Frankrig og New-Generation Frigate i Italien. Desuden yderligere 6 moduler uden for Europa.
    England har hidtil kun bestilt et 48-celle VLS-sæt (med 6 A50 moduler) til den første Type 45, HMS Daring. Har underskrevet hensigtserklæring på yderligere 5 skibssæt.
